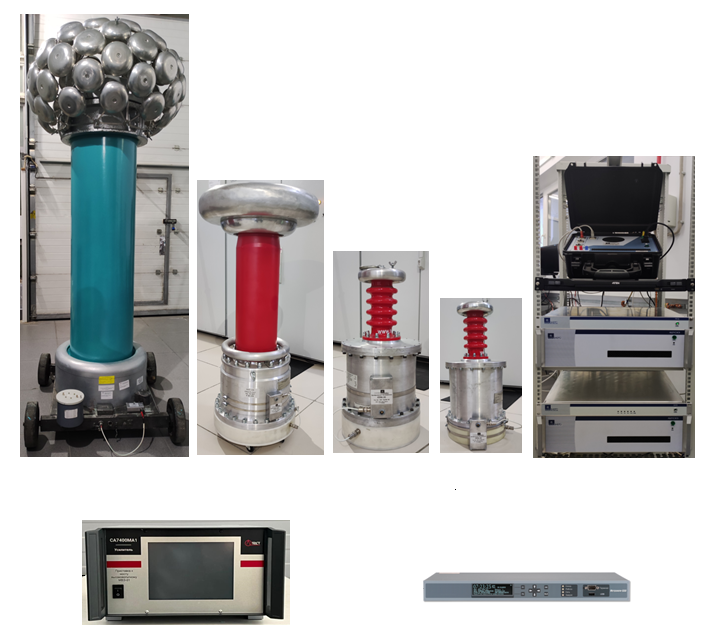

Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кв и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кв гэт 175-2023
;
НАЗНАЧЕНИЕ
Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ ГЭТ 175-2023 (далее – ГПСЭ) предназначен для:
-
воспроизведения, хранения и передачи единиц электрической емкости и тангенса угла потерь в диапазоне от 1 до 500 кВ;
- воспроизведения, хранения и передачи единиц коэффициента масштабного преобразования и угла фазового сдвига аналоговым трансформаторам (преобразователям, датчикам, делителям) напряжения и аналоговым маломощным датчикам (преобразователям, трансформаторам) напряжения в диапазоне от 0,1/√3 до 750/√3 кВ;
- воспроизведения, хранения и передачи единиц коэффициента масштабного преобразования и угла фазового сдвига цифровым электронным трансформаторам (преобразователям, датчикам) напряжения и цифровым маломощным датчикам (преобразователям, трансформаторам) напряжения в диапазоне от 0,1/√3 до 750/√3 кВ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применение ГПСЭ распространяется на области науки и техники, где требуется измерение масштабных коэффициентов, например, коэффициентов трансформации и углов фазового сдвига, электрической емкости и тангенса угла потерь. Наибольшую востребованность измерений, как в России, так и за рубежом в основном определяют следующие направления: трансформаторостроение, электроэнергетика и конденсаторная промышленность.
Совокупное количество средств измерений, прослеживаемых к ГПСЭ – более 2 млн.
| ✔ Диапазон номинальных значений напряжения переменного тока промышленной частоты от 0,1/√3 до 750/√3 кВ | |
| ✔ Диапазон измерений Ku составляет значения от 0,1 до 750000 | |
| ✔ Относительная расширенная неопределенность U(Ku) не превышает 4*10-5…2*10-4 при десяти независимых наблюдениях и доверительной вероятности Р = 0,95 и коэффициенте охвата k=2 | |
| ✔ Диапазон измерения φu составляет значения от 0 до 0,1 рад | |
| ✔ Относительная расширенная неопределенность U(φu) от 3*10-5 до 1*10-4 рад при десяти независимых наблюдениях и доверительной вероятности Р = 0,95 и коэффициенте охвата k=2 | |
| ✔ Диапазон номинальных значений напряжения переменного тока промышленной частоты от 1 до 500 кВ | |
| ✔ Диапазон значений электрической емкости составляет значения от 10 до 1000 пФ | |
| ✔ Относительная расширенная неопределенность U(С) не превышает 1,5*10-4…1,0*10-3 при десяти независимых наблюдениях и доверительной вероятности Р = 0,95 и коэффициенте охвата k=2 | |
| ✔ Диапазон значений тангенса угла потерь составляет значения от 5*10-5 до 1*10-3 | |
| ✔ Относительная расширенная неопределенность U(tgδ) не превышает 5,0*10-5 при десяти независимых наблюдениях и доверительной вероятности Р = 0,95 и коэффициенте охвата k=2 |
ПРИНЦИП ДЕЙСТВИЯ
Метод компарирования токов с использованием высоковольтного моста.
ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ, ПЕРСОНАЛ
Помещение общей площадью: 75 м². Обслуживающий персонал: 6 человек.
