Государственный первичный специальный эталон единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба ГЭТ 192-2019
НАЗНАЧЕНИЕ
Воспроизведение, хранение и передача единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Оборонная промышленность, машиностроение, судостроение, авиационная и аэрокосмическая промышленность, станкостроение, приборостроение. Обеспечивает более 1 тыс. средств измерений поверхностей сложной формы, в том числе эвольвентных поверхностей.
| ✔ Эталонная установка на базе координатно-измерительной машины UPMC 850 | |

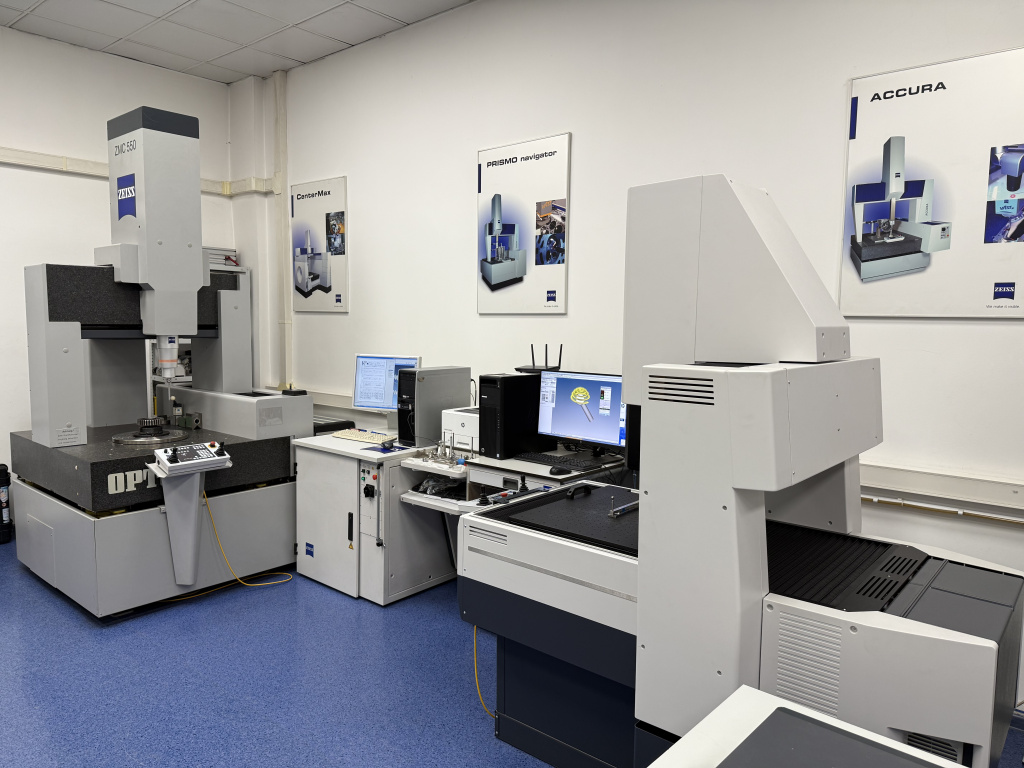

| ✔ Эталонная установка на базе координатно-измерительной машины ZMC 550 (на фото) | |
| ✔ Эталонная установка на базе координатно-измерительной машины O-Inspect 543 | |
| ✔ Эталонная мобильная интерференционная установка на базе лазерной измерительной системы LaserTRAСER NG (на фото) | |
| ✔ Эталонная мобильная интерференционная установка на базе лазерной измерительной системы XL-80 |
| ✔ ДЛЯ ПОВЕРХНОСТЕЙ СЛОЖНОЙ ФОРМЫ: | |
| Диапазон измерений: от 0 до 50 м | |
| Среднее квадратическое отклонение: от 0,03•L до 0,25 мкм | |
| Неисключенная систематическая погрешность: от (0,15+0,2•L) до (1,6+3,8•L) мкм | |
| Расширенная неопределенность измерений (k=2): от (0,2+0,3•L) до (1,7+4,0•L) мкм | |
| ✔ ДЛЯ ЭВОЛЬВЕНТНЫХ ПОВЕРХНОСТЕЙ: | |
| Диапазон измерений: от 5 до 500 мм – радиус основной окружности эвольвентных поверхностей | |
| Среднее квадратическое отклонение: от 0,1 до 0,3 мкм | |
| Неисключенная систематическая погрешность: от 0,15 до 1,8 мкм | |
| Расширенная неопределенность измерений (k=2): от 0,25 до 0,95 мкм |
ПРИНЦИП ДЕЙСТВИЯ
Воспроизведение единицы длины высокоточными лазерными интерферометрами и координатно-измерительными установками в условиях измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба.
ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ, ПЕРСОНАЛ
Термостабилизированное помещение лабораторного типа площадью не менее 40 м2 с системами бесперебойного электропитания. Компрессор. Обслуживающий персонал: 5 чел.
